今天我們講講什么是UWB室內定位技術
超寬帶：英文翻譯(Ultra Wideband, UWB)技術的歷史可以追溯到上個世紀50年代
超寬帶技術是一種全新的、與傳統通信技術有極大差異的通信新技術。它不需要使用傳統通信體制中的載波，而是通過發送和接收具有納秒或納秒級以下的極窄脈沖來傳輸數據，從而具有GHz量級的帶寬。
超寬帶系統與傳統的窄帶系統相比，具有穿透力強、功耗低、抗多徑效果好、安全性高、系統復雜度低、能提供精確定位精度等優點。因此，超寬帶技術可以應用于室內靜止或者移動物體以及人的定位跟蹤與導航，且能提供十分精確的定位精度。
2002年4月，美國聯邦通信委員會(FCC)發布了民用UWB設備使用頻譜和功率的初步規定。規定中將相對帶寬大于0.2或在傳輸?shù)娜魏螘r(shí)刻帶寬大于500MHz的通信系統稱為UWB系統。
FCC對UWB系統所使用的頻譜范圍規定為3.1-10.6GHz，發射機的有效各向同性發射功率不得高于-41.3dBm/MHz。
超寬帶無線電中的信息載體為脈沖無線電（IR，Impulse Radio）。脈沖無線電是指采用沖激脈沖（超短脈沖）作為信息載體的無線電技術。這種技術的特點是，通過對非常窄（往往小于1ns）的脈沖信號進行調制，以獲得非常寬的帶寬來傳輸數據。
UWB技術原理：
1、說道UWB定位原理必須先從UWB的測距原理說起

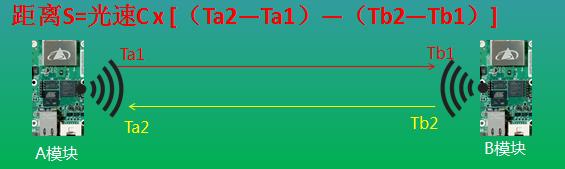

雙向飛行時間法(TW-TOF，two way-time of flight )每個模塊從啟動開始即會生成一條獨立的時間戳。模塊A的發射機在其時間戳上的Ta1發射請求性質的脈沖信號，模塊B接收機在其時間戳上的Tb1接收到該信號。對信號加以一定的處理手段后，模塊B在Tb2時刻發射一個響應性質的信號，被模塊A在自己的時間戳Ta2時刻接收。由此可以計算出脈沖信號在兩個模塊之間的飛行時間，從而確定飛行距離。
2、再來接著更詳細的把測距原理說清楚
TOF測距方法屬于雙向測距技術，它主要利用信號在兩個異步收發機(Transceiver)之間往返的飛行時間來測量節點間的距離。因?yàn)樵谝暰嘁暰€環境下，基于TOF測距方法是隨距離呈線性關系，所以結果會更加精準。

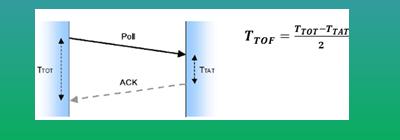

我們將發送端發出數據包和接收回應的時間間隔記為T(mén)TOT，接收端收到數據包和發出回應的時間間隔記為T(mén)TAT。那么數據包在空中的單向飛行時間TTOF可以計算為：
3、然后根據TTOF與電磁波傳播速度的乘積便可算出兩點間距離。d = c × TTOF
TOF 測距方法有兩個關鍵的約束：
1、發送設備和接收設備必須始終同步；
2、接收設備提供信號的傳輸時間的長短。為了實現時鐘同步，TOF 測距方法采用了時鐘偏移量來解決時鐘同步問題。但由于TOF測距方法的時間依賴于本地和遠程節點，測距精度容易受兩端節點中時鐘偏移量的影響。為了減少此類錯誤的影響，這里采用反向測量方法，即遠程節點發送數據包，本地節點接收數據包，并自動響應，通過平均在正向和反向多次測量的平均值，減少對任何時鐘偏移量的影響，從而減少測距誤差。
UWB測距技術的主要誤差來源：

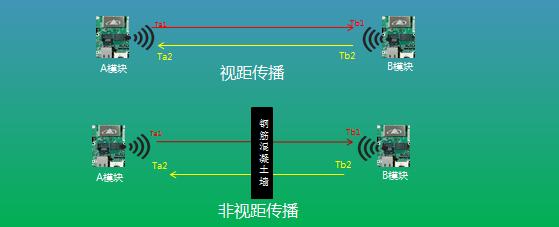

非視距傳播
視距傳播是得到準確的信號特征測量值的必要條件，當兩個點之間不存在直接傳播路徑時，只有信號的反射和衍射成分能夠到達接收端，此時第一個到達的脈沖的時間不能代表真實值，存在非視距誤差。
UWB定位技術原理

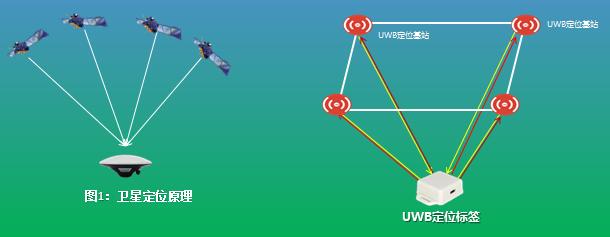

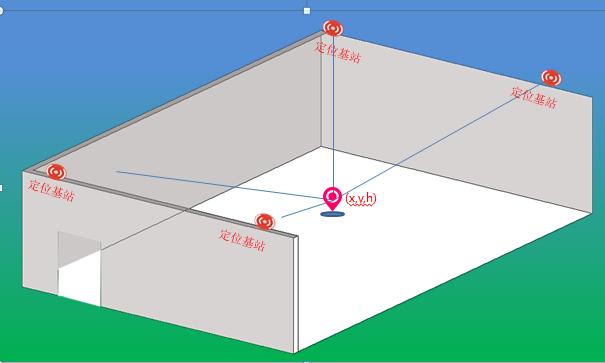

前面詳細介紹了UWB的測距原理，掌握了測距原理之后再來說定位原理就簡單了。其實UWB的定位原理和衛星導航定位原理很相似。如下圖1，天上的衛星坐標為已知，地上的接收設備同時接收到四個衛星的信號就能確定自己的位置坐標（平面和高程坐標）。UWB的定位原理就是通過在室內布置4個已知坐標的定位基站，需要定位的人員或者設備攜帶定位標簽，標簽按照一定的頻率發射脈沖，不斷和四個已知位置的基站進行測距，通過一定的算法精確的計算出定位標簽的位置。
UWB定位精度和標簽容量
1：定位精度
我們的UWB超寬帶與IMU相互校準（10Hz） 有效減少多徑效應帶來的衰減 ，加入 了機器學習算法 ，定位精度：實測99.73% 復雜環境靜態1厘米； 動態高達2厘米，一般10厘米 。
2：標簽容量
每個UWB系統的定位標簽反復發出脈沖數據包，這個數據包是由一串超寬頻脈沖組成的。由于這些標簽是不同時發送和每個標簽發送的時間極短,持續不斷的數據包碰撞概率是很小的，所以，在同一地區可以處理幾百個到幾千個定位標簽。
UWB定位基站布置原則
一：精確的三維定位每隔50-100米步驟一個定位基站，使得任意時刻都有四個基站能接收到標簽發出的脈沖。

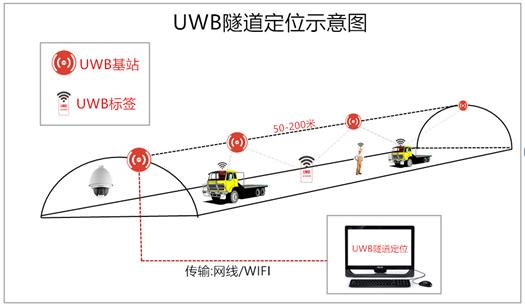

二：一維定位就是測距應用，適合用于隧道，礦井對定位精度不高場景，精度在0.3米左右。

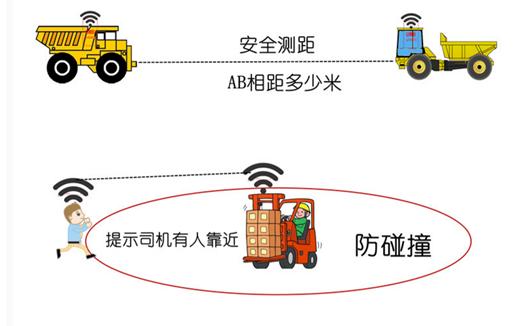

三、通過使用UWB的測距功能，可以擴展如下的一些應用，測距精度在10厘米左右
遮擋對UWB影響的幾點說明
遮擋主要指UWB定位基站和定位標簽之間存在障礙物，阻礙了信號直接被互相接收，從而影響定位。
遮擋對UWB定位的影響主要分以下幾種情形
1：實體墻；一睹實體墻的這種遮擋將使得UWB信號衰減60-70%定位精度誤差上升30厘米左右，兩睹或者兩睹以上的實體墻遮擋，將使得UWB無法定位。
2：鋼板；鋼鐵對UWB脈沖信號吸收很嚴重，將使得UWB無法定位。
3：玻璃；玻璃遮擋對UWB定位精度沒太大影響。
4：木板或紙板，一般厚度10厘米左右的木板或紙板對UWB定位精度沒太大影響。
5：電線桿或數目，電線桿或者書面遮擋時需要看他們之間距離基站或者標簽的距離，和基站和標簽的相對距離比較是否很小，比如，基站和定位標簽距離50米，電線桿或者樹木正好在兩者中間，25米
處，這種遮擋就無大的影響，如離基站或者標簽距離很近小于1米，影響就很大。
