有制造就對應著拆解，這是刻苦好學的人們?yōu)榱双@取知識所進行的最暴力也是最直接的方法。
在中國，像國防科大就是玩這個的行家里手，還有5X所、7xx所、國x等等企業，成果就是各種“自主知識產權” “替代進口” “國產”芯片“中國芯”。那么，這些微型芯片的逆向工程（reverse engineering）是怎么操作和實現的？
現在，我就來為大家講解，今天先跟大家講個大概，接著我們會連續就這個芯片的反向技術分篇細說，歡迎關注我們研究室頭條號，謝謝！
好，廢話少說，直接來干貨！
拆解

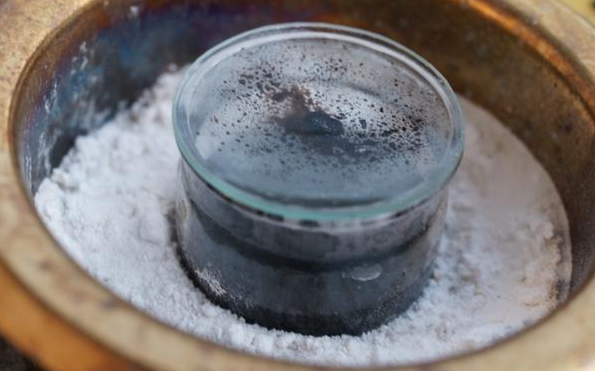

首先把要拆解的芯片放置在裝了濃硫酸的容器里，容器需要蓋住，但不能嚴實，這樣里面的氣體才能漫溢出來。把容器里的濃硫酸加熱到沸騰（大約 300 攝氏度），在瓶底的周圍鋪上蘇打粉——用來預防意外飛濺出來的硫酸液和冒出來的硫酸氣體：
大約 30 到 40 分鐘以后，芯片外層的保護膠塑料層就會「碳化」：
待酸液冷卻以后，可以把里面哪些已經足夠「碳化」的部分挑出來，其它繼續進行硫酸浴，外層較厚的芯片可能需要兩到三輪硫酸浴：
如果芯片外層那些焦炭不能機械地去除，那么就把它們投進濃硝酸液里面加熱到沸騰（溫度大約是 110 到 120 度）：

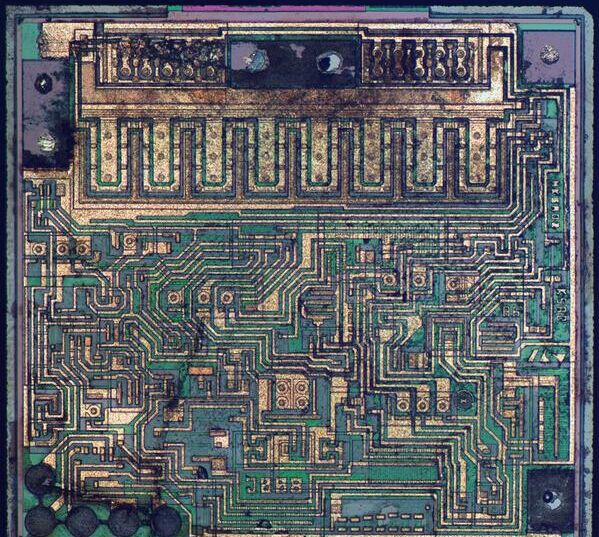

這就是最后的樣子：
照相

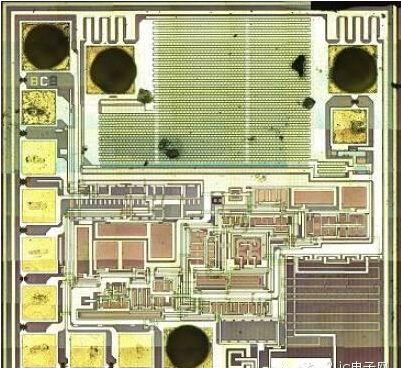

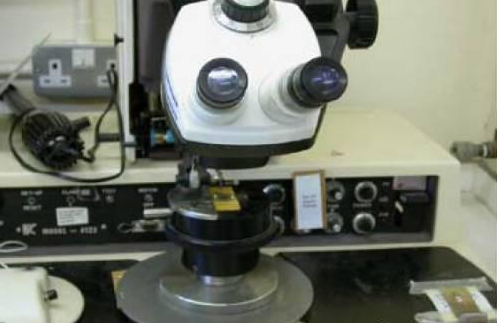

在顯微圖像自動采集平臺上逐層對芯片樣品進行顯微圖像采集。與測量三維實體或曲面的逆向設計不同，測量集成電路芯片純屬表面文章：放好芯片位置、對對焦、選好放大倍數，使芯片表面在鏡頭中和顯示器上清晰可見后，按下拍照按鈕便可完成一幅顯微圖像的采集。取決于電路的規模和放大倍數，一層電路可能需要在拍攝多幅圖像后進行拼湊，多層電路需要在拼湊后對準，有顯微圖像自動拼湊軟件用于進行拼湊和對準操作。
隨便估算一下：該顯微圖像自動采集平臺的放大倍數為1000倍，可將0.1um線條的放大至0.1mm的寬度。這意味著它已足以對付目前采用最先進工藝制作的0.09um集成電路芯片。
提圖
集成電路由多層組成,每層用光刻工藝由光掩膜加以確定。制造集成電路時用的掩膜上的幾何圖形就是版圖，版圖是集成電路對應的物理層。
現在提圖工作已經可以由電腦全部完成了。主流的電路原理圖分析系統已經具有多層顯微圖像瀏覽、電路單元符號設計、電路原理圖自動和交互式分析提取以及電路原理圖編輯等強大功能，版圖分析系統則可完成多層版圖輪廓自動提取、全功能版圖編輯、嵌入軟件代碼自動識別、提取、校驗以及設計規則的統計和提取。
提取、整理電路
數字電路需要?dú)w并同類圖形，例如與非門、或非門、觸發器等，同樣的圖形不要分析多次。提出的電路用電路繪制軟件繪出（ViewWork、Laker、Cadence等），按照易于理解的電路布置，使其他人員也能看出你提取電路的功能，提取電路的速度完全由提圖人員經驗水平確定。注意，軟件是按照版圖的位置把各組件連接起來，如果不整理電路是看不出各模塊的連接及功能的，所以完全靠軟件是不能完成電路功能塊劃分和分析。
分析電路
提取出的電路整理成電路圖，并輸入幾何參數（MOS為寬長比）。通過你的分析，電路功能明確，電路連接無誤。
仿真驗證，電路調整
對電路進行功能仿真驗證。模擬電路一般采用Hspice、Cadence等工具，小規模數字電路采用Cadence,Hsim等工具。根據新的工藝調整電路，－調整后進行驗證。
版圖繪制驗證及后仿真
對輸入的電路原理圖進行瀏覽、查詢、編輯、調試與仿真。分析電路原理，調節電路參數，并在一定的激勵輸入下觀測輸出波形，以驗證設計的邏輯正確性。要對提取的網表作仿真驗證，并與前仿結果對比，－版圖導出GDS文件，Tape out（將設計數據轉交給制造方）。
